菱川变频器在中央空调上的应用

文章附图

一、负载特点:

中央空调系统由主机、冷冻水循环系统、冷却水循环等三大部分组成。按负载类型可分为两大类: 1、恒转矩型负载:如螺杆式或离心式制冷主压缩机系统的压缩机,不仅对轴输出的转矩具有最小值限定的需求,而且其转速与功率的关系也近似表现为线性特征。2、平方转矩型负载:如冷却循环水系统、冷媒循环水系统(热泵循环水系统)、冷却塔风机系统、盘管风机系统等的风机、水泵类负载,它们对轴转矩没有严格的需求,其轴功率与转速具有显著的立方关系特征。

二、对变频器应用要求:

对中央空调冷冻泵进行改造,采用实时采集进出水温度数据,通过智能温度控制器控制运算处理,输出4-20mA的模拟信号给变频器进行PID调节以控制泵的转速和流量。

三、调试指南:

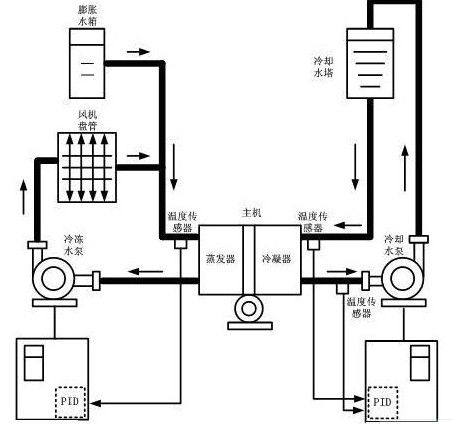

                         中央空调系统原理图


1、参数说明

序号

参数功能码

出厂默认值

调试设定值

补充说明

1

F0-01

2

2

V/F控制

2

F0-02

0

1

外部端子命令控制

3

F0-03

1

8

PID调节

4

F9-00

0

1

给定量调节

5

F9-02

0

1

PID反馈源CI

6

F9-08

2

0

PID反转截止频率0HZ

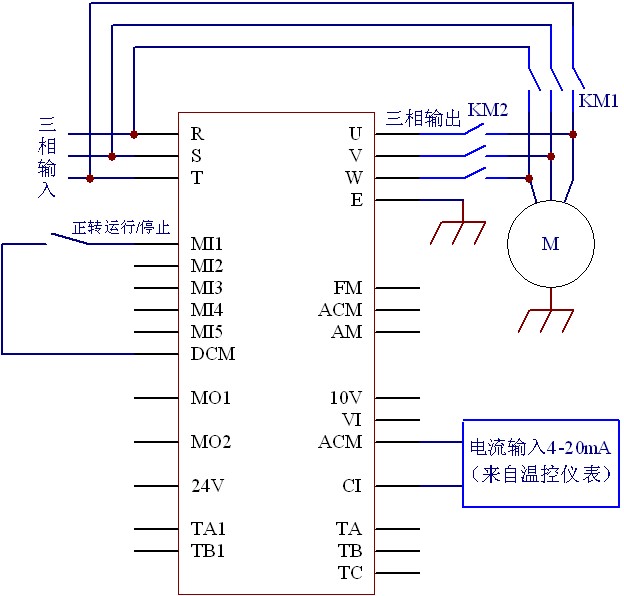

 2、基本接线图:



四、注意事项:

根据现场实际情况可以适当修正PID F9参数组。
